Elektronik Arıza Analizi

Elektronik arıza analizi, elektronik devre, cihaz ve sistemlerde meydana gelen hataları veya arızaları sistematik bir şekilde tespit etme, yerini belirleme ve teşhis etme sürecidir. Bu süreç, arızalı birimin veya elemanın onarılması ya da değiştirilmesi yoluyla sistemin tekrar işlevsel hâle getirilmesini amaçlar. Arıza analizi, teorik elektronik bilgisinin yanı sıra büyük ölçüde tecrübe, gözlem ve mantıksal çıkarım yeteneği gerektiren uygulamalı bir disiplindir. Özellikle üretici tarafından arıza bulma şeması veya kitapçığı sunulmayan yurt dışı kaynaklı sistemlerde, yetkin bir analiz süreci kritik önem taşır. Bilgisizce yapılan müdahaleler, küçük arızaların büyümesine ve sistemin geri döndürülemez şekilde hasar görmesine neden olabilir.

Güvenlik Önlemleri

Arıza analizi sürecine başlamadan önce güvenlik önlemlerinin alınması esastır. Bu, hem teknisyenin can güvenliğini sağlamak hem de test edilen cihaza daha fazla zarar vermemek için zorunludur. Öncelikle, çalışılan ortamın güvenli olduğundan emin olunmalıdır. Elektrik çarpması tehlikesine karşı sistemin enerjisinin kesilmesi, güç kaynaklarının kontrol edilmesi ve topraklama bağlantılarının doğru yapıldığından emin olunması gerekir. Lehimleme gibi işlemler sırasında ortaya çıkan dumanın solunmaması, kimyasal maddelerle çalışırken koruyucu ekipman kullanılması ve mekanik parçalarla çalışırken dikkatli olunması gereken diğer önemli güvenlik adımlarıdır. Cihazların taşınması ve onarım sırasında statik elektriğe (ESD) karşı önlem alınması da hassas elektronik bileşenlerin korunması için önemlidir.

Sistematik Arıza Bulma Yaklaşımları

Etkili bir arıza analizi, rastgele denemeler yerine sistematik bir yaklaşım gerektirir. Temel amaç, arızanın kaynağını en hızlı ve en doğru şekilde izole etmektir. Bu süreç genellikle birkaç temel yaklaşıma dayanır.

Aşamalı Süreç

Bu yaklaşım, arızayı adım adım daraltmayı hedefler ve genellikle üç ana aşamadan oluşur:

1. İlk Kontroller: Bu aşama, duyu organlarıyla yapılan fiziksel muayeneyi içerir. Yanmış veya kararmış bileşenler, şişmiş kondansatörler, gevşek bağlantılar, kopuk kablolar ve yanık kokusu gibi bariz anormallikler kontrol edilir. Ayrıca sigorta gibi koruma elemanlarının sağlamlığı ve bağlantı uçlarının durumu incelenir. Bu basit kontroller, birçok arızanın hızlıca tespit edilmesini sağlayabilir.
2. Elektronik Testler: Fiziksel muayenede bir sonuca ulaşılamazsa, çeşitli test ve ölçüm yöntemlerine başvurulur. Bu aşamada multimetre, osiloskop gibi temel ölçü aletleri kullanılarak devrenin enerjili veya enerjisiz durumdayken testleri yapılır. Arızalı olduğu düşünülen blok veya bileşen üzerinde daha detaylı incelemeler gerçekleştirilir.
3. Son İşlemler: Arızalı bileşen tespit edildikten sonra yenisiyle değiştirilir. Bu aşamada, arızalanan parçanın yanı sıra kullanım ömrü dolmaya yakın olan diğer kritik bileşenlerin (örneğin elektrolitik kondansatörlerin) de değiştirilmesi, gelecekteki potansiyel arızaları önlemek adına iyi bir pratiktir. Onarım sonrası sistemin genel temizliği yapılır ve tüm fonksiyonlarının doğru çalıştığından emin olmak için son kontroller gerçekleştirilir.

Diğer Sistematik Yöntemler

• Tümdengelim (Sistemden Komponente): Bu yöntemde, arıza analizine sistemin genel işleyişinden başlanır. Sistemin hangi ana bloğunun (örneğin güç kaynağı, giriş katı, kontrol ünitesi) düzgün çalışmadığı belirlenir. Arızalı blok tespit edildikten sonra, o blok içerisindeki kart ve son olarak kart üzerindeki arızalı bileşen hedeflenir.
• Sinyal Takibi: Özellikle sinyal işleyen devrelerde kullanılan etkili bir yöntemdir. Devrenin girişinden başlayarak bir test sinyali uygulanır ve bu sinyal osiloskop veya sinyal izleyici gibi aletlerle devrenin farklı noktalarında takip edilir. Sinyalin bozulduğu, zayıfladığı veya tamamen kaybolduğu nokta, arızanın konumunu gösterir.
• Blok ve Akış Diyagramı Kullanımı: Cihazın servis dokümanları mevcutsa, blok diyagramları ve akış şemaları arızayı bulmada yol gösterir. Bu şemalar, sistemin mantıksal işleyişini ve sinyal akışını göstererek arızalı bölgenin daha kolay tespit edilmesine yardımcı olur.

Elektronik Devre Arıza Analizi (Yapay Zeka ile Oluşturulmuştur)

Arıza Tespit Yöntemleri ve Cihazları

Arıza analizinde doğru sonuca ulaşmak için çeşitli test cihazları ve özel teknikler kullanılır. Bu araçlar, basit ölçümlerden karmaşık sistem testlerine kadar geniş bir yelpazeyi kapsar.

Temel Ölçü Aletleri

Multimetre

Gerilim (AC/DC), akım ve direnç ölçümleri için kullanılan en temel araçtır. Kısa devre (düşük direnç) ve açık devre (yüksek direnç) kontrolleri, diyot ve transistör gibi yarı iletkenlerin sağlamlık testleri multimetre ile yapılır.

Osiloskop

Elektriksel işaretlerin dalga şekillerini zamanın bir fonksiyonu olarak görselleştiren güçlü bir analiz aracıdır. Sinyalin genliği, frekansı, periyodu ve şekli hakkında detaylı bilgi verir. Özellikle dinamik sinyallerin ve zamanlama hatalarının analizinde vazgeçilmezdir.

İleri Seviye Test Cihazları ve Teknikleri

ATE (Automated Test Equipment) Sistemleri

Elektronik kartların bütün olarak test edilmesini sağlayan otomatik sistemlerdir. Bilgisayar yazılımları aracılığıyla karta enerji verip sinyaller uygulayarak kartın fonksiyonlarını simüle eder ve arızalı bileşeni yüksek doğrulukla tespit eder.

Elektronik Malzeme Test Cihazları

Kart üzerindeki bileşenleri tek tek test etmek için kullanılır. ATE sistemlerine göre daha ekonomiktir ve her türlü elektronik kartın onarımında kullanılabilir.

Empedans Testi (V-I Testi)

Devreye enerji vermeden uygulanan bir yöntemdir. Sağlam bir kart ile arızalı bir kartın aynı noktalarındaki empedans (gerilim-akım) eğrileri karşılaştırılarak arızalı bileşen bulunur.

Kısa Devre Testi

Devredeki kısa devreleri tespit etmek için özel olarak tasarlanmış cihazlar veya yöntemler kullanılır. Bu test, özellikle çok katmanlı kartlarda tespiti zor olan kısa devreleri bulmada oldukça faydalıdır.

Fonksiyonel Test

Elektronik kartın veya malzemenin, devre içerisinde enerji verilerek gerçek çalışma koşullarında test edilmesidir. Bu test, birden fazla ekipman gerektirebilir ve genellikle maliyetli bir yöntemdir.

Simülasyon Yazılımları

Proteus gibi devre çizim ve simülasyon programları, bir devrenin normal çalışma koşullarındaki davranışını sanal olarak test etme imkânı sunar. Simülasyon sonuçları, gerçek devrede yapılan ölçümlerle karşılaştırılarak sapmalar ve olası arızalar hakkında fikir edinilebilir.

Devre Elemanları ve Yaygın Arızaları

Arıza analizi yapabilmek için devre elemanlarının çalışma prensiplerini ve tipik arıza modlarını bilmek gerekir. Her bileşenin kendine özgü bozulma şekilleri vardır.

Pasif Devre Elemanları

• Dirençler: En yaygın arızaları açık devre olmalarıdır. Bu durumda direnç değeri sonsuz olur. Nadiren de olsa değerleri zamanla değişebilir veya yanarak kısa devreye yakın bir duruma gelebilirler.
• Kondansatörler: Özellikle elektrolitik kondansatörler, zamanla kuruyarak kapasite değerlerini kaybedebilir, kısa devre olabilir veya fiziksel olarak şişebilirler. Seramik kondansatörler ise genellikle kısa devre olarak arızalanır.
• Bobinler ve Transformatörler: Sargılarında kopukluk (açık devre) veya sargılar arasında kısa devre meydana gelebilir.

Yarı İletken Devre Elemanları

• Diyotlar: Genellikle kısa devre veya açık devre olarak arızalanırlar. Bazen de sızıntı akımına neden olabilirler. Multimetrenin diyot kademesi ile kolayca test edilebilirler.
• Transistörler (BJT, FET, MOSFET): Üç temel arıza modu gösterirler: eklemlerden birinin kısa devre olması, birinin açık devre olması veya tamamen yanarak tüm eklemlerin kısa devre olması. Sağlamlık kontrolleri ve uç tespiti, multimetre kullanılarak yapılabilir.
• Entegre Devreler (IC): Arızaları daha karmaşıktır. İç yapılarındaki bir hatadan dolayı tamamen işlevsiz hale gelebilir, aşırı ısınabilir veya giriş/çıkış pinlerinden bazıları çalışmayabilir.
• Optik Elemanlar (LED, Optokuplör): LED'ler ışık vermeyerek (açık devre) arızalanır. Optokuplörlerde ise yalıtım bozulabilir veya içindeki LED ya da fototransistör arızalanabilir.

Bu bileşenlerin arızaları tespit edildiğinde, değiştirilecek yeni elemanın özelliklerinin (değer, tolerans, güç, kılıf yapısı vb.) orijinaliyle aynı veya uyumlu olması kritik öneme sahiptir. Bu noktada yarı iletken katalogları ve veri sayfaları (datasheet) devreye girer.

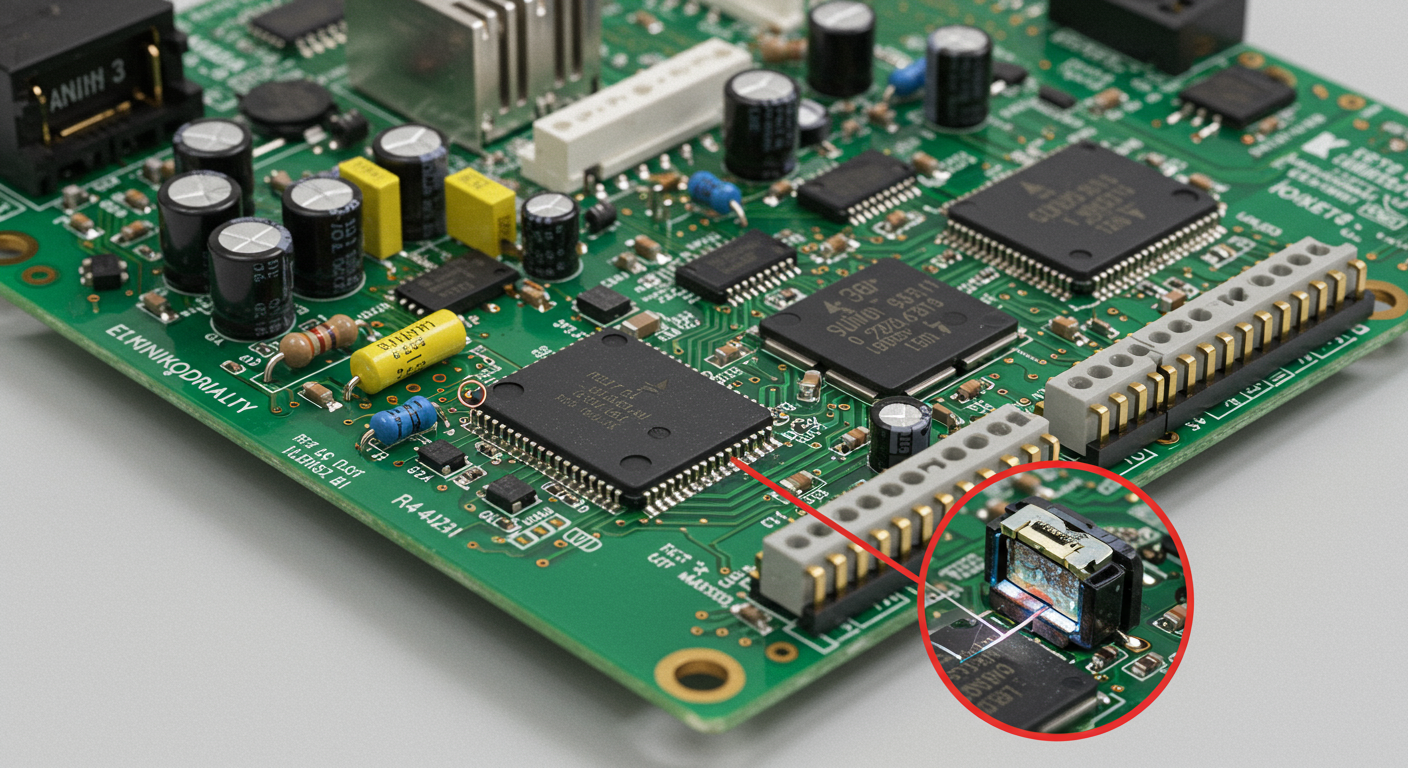

Elektronik Devre Komponent Arızası (Yapay Zeka ile Oluşturulmuştur)

Spesifik Devrelerde Arıza Analizi

Genel arıza analizi prensipleri, farklı elektronik devre türlerine özel yaklaşımlarla uygulanır.

Güç Kaynağı Devreleri

Elektronik cihazların temelini oluşturdukları için arızaları sıkça araştırılır. Doğrusal (lineer) veya anahtarlamalı (SMPS) güç kaynaklarında arızalar genellikle doğrultucu diyotlarda, filtre kondansatörlerinde, regülatör entegrelerinde veya anahtarlama elemanlarında (transistör/MOSFET) meydana gelir. Aşırı gerilim veya aşırı akım koruma devrelerinin de kontrol edilmesi gerekir.

Yükselteç Devreleri

Yükselteçlerde arıza aranırken öncelikle transistörlerin veya op-amp'larınn DC kutuplama gerilimleri kontrol edilir. Bu gerilimlerdeki bir anormallik, genellikle arızanın kaynağı hakkında önemli ipuçları verir. Kutuplama gerilimleri doğruysa, devreye bir sinyal uygulanarak kazanç ve dalga şekli incelenir.

Endüstriyel Kontrol ve Bilgisayar Sistemleri

Bu tür karmaşık sistemlerde arıza analizi, genellikle modüler bir yaklaşımla yapılır. Sensörler, anahtarlama elemanları ve işlemci kartları gibi alt birimler ayrı ayrı değerlendirilir. Bilgisayar sistemlerinde sürücü sorunları, sabit disk hataları veya ağ bağlantı problemleri gibi yazılımsal ve donanımsal arızalar bir arada incelenir.
