Hughes H-4 Hercules

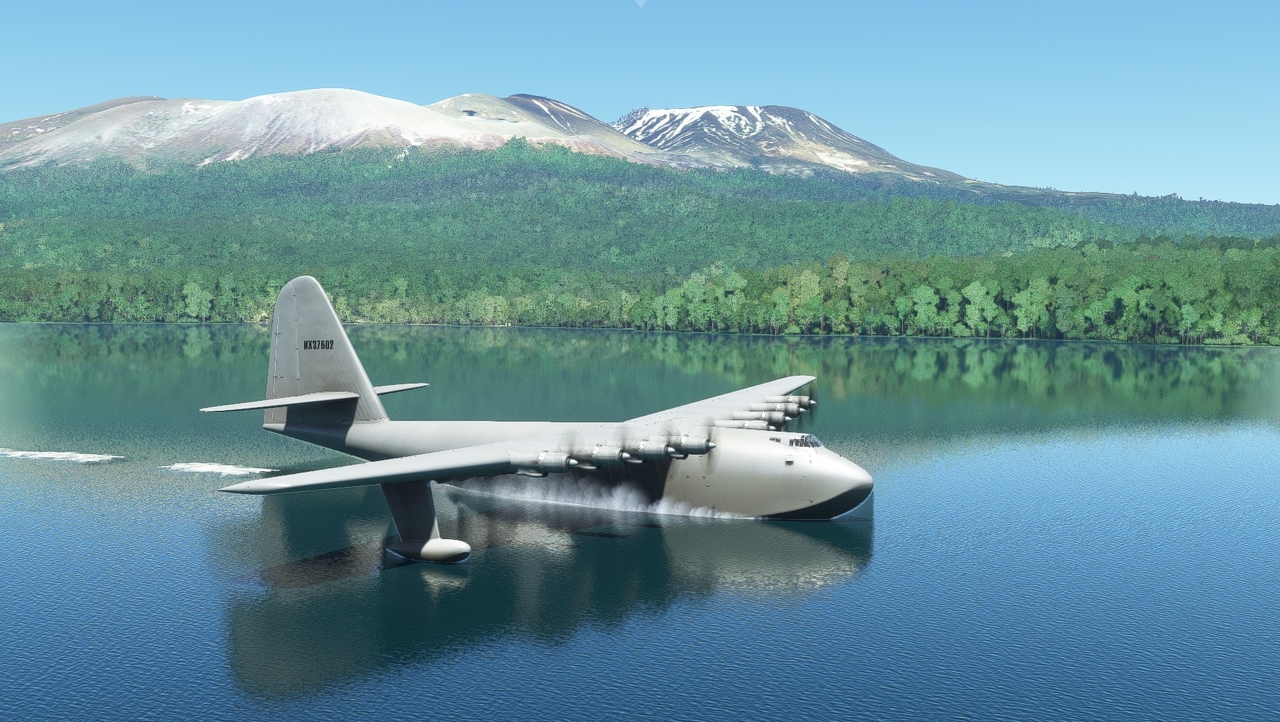

Hughes H-4 Hercules, Amerikalı havacı ve iş insanı Howard Hughes ile gemi yapımcısı Henry J. Kaiser tarafından İkinci Dünya Savaşı sırasında geliştirilen, tamamı ahşaptan imal edilmiş devasa bir nakliye uçağıdır. Kamuoyunda yaygın olarak kullanılan ancak Howard Hughes’un reddettiği "Spruce Goose" (Ladin Kazı) lakabıyla da bilinir. 97,54 metrelik kanat açıklığı ile onlarca yıl boyunca dünyanın en geniş kanat açıklığına sahip uçağı olma unvanını korumuştur. Uçak, stratejik ham maddelerin kısıtlı olduğu savaş yıllarında, denizaltı tehdidine karşı büyük çaplı asker ve ekipman sevkiyatını havadan gerçekleştirmek amacıyla tasarlanmıştır.

Tasarım ve Geliştirme Süreci

Hughes H-4 Hercules’ün tasarım ve geliştirme süreci, İkinci Dünya Savaşı’nın lojistik zorunlulukları ile havacılık tarihinin en iddialı mühendislik vizyonlarından birinin birleşimiyle şekillenmiştir. Proje, 1942 yılında Amerika Birleşik Devletleri Savaş Departmanı'nın, Atlantik Okyanusu'nda Alman denizaltı (U-bot) tehdidine maruz kalan gemilere alternatif olarak, devasa yükleri havadan taşıyabilecek bir araç talep etmesiyle başlamıştır. Gemi yapımcısı Henry J. Kaiser ve havacı Howard Hughes tarafından başlatılan bu girişim, dönemin teknolojik sınırlarını zorlayan bir "uçan gemi" konsepti üzerine kurgulanmıştır.

Savaş yıllarında alüminyum ve çelik gibi stratejik metallerin öncelikle avcı ve bombardıman uçaklarına ayrılması, H-4’ün tasarımında metal kullanımını neredeyse tamamen imkansız kılmıştır. Bu kısıtlama nedeniyle Howard Hughes ve mühendis ekibi, uçağın ana yapısını ahşaptan inşa etme yoluna gitmiştir. Projede kullanılan temel yöntem, Duramold adı verilen gelişmiş bir lamine ahşap teknolojisidir. Bu süreçte, ince huş ağacı (birch) katmanları özel reçinelerle emprenye edilmiş ve yüksek basınç altında kalıplanarak birleştirilmiştir. Bu teknoloji, gövdeye metal benzeri bir dayanıklılık sağlarken aynı zamanda aerodinamik sürtünmeyi azaltan pürüzsüz bir dış yüzey kazandırmıştır. Uçağın halk arasında "Spruce Goose" (Ladin Kazı) olarak adlandırılmasına rağmen, yapısal bütünlüğün büyük çoğunluğu huş ağacı ile sağlanmıştır.

H-4 Hercules, 97,54 metrelik kanat açıklığıyla döneminin tüm havacılık standartlarını altüst etmiştir. Kanat yapısı, bu devasa ölçeği ve sekiz adet motorun ağırlığını taşıyabilmesi için içten destekli, çok hücreli bir kiriş sistemiyle tasarlanmıştır. Kanatların gövdeyle birleştiği noktadaki kalınlık yaklaşık 3,5 metredir. Bu iç hacim, uçuş sırasında mühendislerin kanat içindeki tünelleri kullanarak motorlara ulaşmasına ve mekanik müdahalelerde bulunabilmesine olanak tanıyacak şekilde planlanmıştır. Uçağın kontrol yüzeyleri o kadar büyüktü ki, bir pilotun bu yüzeyleri kas gücüyle hareket ettirmesi fiziksel olarak mümkün değildi. Bu sorunu çözmek için Hughes, o dönem için devrim niteliğinde olan hidrolik güç destekli bir uçuş kontrol sistemi geliştirmiştir. Bu sistem, pilotun kokpitteki kumanda hareketlerini yüksek basınçlı hidrolik aktüatörler vasıtasıyla devasa kontrol yüzeylerine ileterek uçağın yönetilebilirliğini sağlamıştır^【1】.

Uçağın havalanabilmesi için ihtiyaç duyulan devasa itki kuvveti, kanatların hücum kenarına yerleştirilen sekiz adet Pratt & Whitney R-4360 Wasp Major radyal motorla sağlanmıştır. Her biri 28 silindirli olan bu motorlar, toplamda 24.000 beygir gücü üretim kapasitesine sahipti. Motorların senkronizasyonu, yakıt akışının yönetimi ve devasa pervanelerin tork kontrolü, uçağın geliştirme sürecindeki en karmaşık mühendislik kalemlerinden birini oluşturmuştur. Howard Hughes’un teknik detaylara olan takıntısı ve her bir bileşenin kusursuz olması yönündeki talepleri, montaj sürecinin öngörülen takvimin çok gerisinde kalmasına neden olmuştur.

1942'de imzalanan sözleşme uçağın iki yıl içinde tamamlanmasını öngörse de, tasarımın karmaşıklığı ve malzeme tedarikindeki zorluklar nedeniyle inşaat ancak 1946 yılında, yani savaş sona erdikten sonra bitirilebilmiştir. Savaşın bitmesiyle stratejik önemi sorgulanmaya başlanan proje, ABD Senatosu’nda ciddi bütçe tartışmalarına yol açmıştır. Hughes, projeyi tamamlamak için kendi kişisel servetinden büyük miktarda kaynak aktarmış ve uçağın uçabilirliğini kanıtlamak adına geliştirme sürecini 2 Kasım 1947’deki test uçuşuna kadar sürdürmüştür.

Teknik Özellikler

Hughes H-4 Hercules, havacılık tarihinde mühendislik sınırlarını zorlayan fiziksel ölçüleri ve teknik kapasitesiyle benzersiz bir yere sahiptir. Uçağın tüm teknik parametreleri, 1940'ların teknolojisiyle 180 tondan fazla bir yükü su üzerinden havalandırabilme amacı doğrultusunda hesaplanmıştır. Tamamen ahşap kompozit yapısına rağmen, aerodinamik verimliliği ve güç-ağırlık dengesi dönemin en ileri seviyesini temsil etmektedir. Uçağın en belirgin teknik özelliği, 97,54 metre (320 fit) uzunluğundaki kanat açıklığıdır. Bu değer, uçağı 2019 yılına kadar dünyanın en geniş kanat açıklığına sahip hava aracı kılmıştır.

Gövde uzunluğu 66,65 metre, toplam yüksekliği ise 24,18 metredir. Boş ağırlığı yaklaşık 113.400 kilogram (113 ton) olan H-4'ün, tam yükle kalkış ağırlığı 181.437 kilogram (181 ton) olarak belirlenmiştir. Bu devasa iç hacim, 750 tam teçhizatlı askerin veya her biri yaklaşık 30 ton olan iki adet M4 Sherman tankının taşınmasına imkan tanıyacak şekilde statik olarak hesaplanmıştır.

H-4 Hercules, gücünü kanatlara simetrik olarak dizilmiş sekiz adet Pratt & Whitney R-4360 Wasp Major radyal motordan almaktadır. Bu motorların teknik detayları şu şekildedir:

• Motor Tipi: 28 silindirli, dört sıra radyal, hava soğutmalı.
• Güç Üretimi: Her bir motor 3.000 beygir gücü (toplam 24.000 hp).
• Pervaneler: 5,23 metre çapında, dört kanatlı Hamilton Standard sabit devirli pervaneler.
• Hız Verileri: Tasarlanan seyir hızı saatte 400 kilometre (250 mph), maksimum hızı ise saatte 560 kilometredir.
• Menzil: Tam yüklü halde yaklaşık 4.800 kilometrelik bir uçuş menzili öngörülmüştür.^【2】

Uçağın uçuş kontrol yüzeyleri, devasa boyutları nedeniyle karmaşık bir hidrolik sistemle donatılmıştır. Pilotun lövyeye uyguladığı kuvvet, mekanik bağlantılar yerine yüksek basınçlı hidrolik pompalar aracılığıyla kanatçıklara iletilmektedir. Gövde malzemesi olan Duramold, huş ağacı katmanlarının fenolik reçine ile çapraz lamine edilmesiyle oluşturulmuş ve dış yüzey pürüzsüzlüğü için özel bir cila ile kaplanmıştır. Kanatların kök kısmındaki 3,5 metrelik yükseklik, uçuş sırasında mühendislerin motorlara içeriden müdahale etmesine olanak sağlayan teknik bir koridor görevi görmektedir. Yakıt sistemi, gövde altında bulunan 14 adet devasa tanktan oluşmakta ve her biri yaklaşık 2.300 litre yakıt depolayabilmektedir.

Varyantlar

Hughes H-4 Hercules, havacılık tarihinde seri üretimi yapılmamış ve yalnızca tek bir prototip olarak kalmış bir projedir. Bu nedenle uçak, modern askeri veya ticari uçaklarda görülen geniş bir varyant ailesine sahip değildir. Projenin geliştirme süreci ve sonrasındaki planlamalar dahilinde ortaya çıkan "varyant" niteliğindeki durumlar aşağıda belirtilmiştir:

H-4 Hercules’ün inşa edilmiş tek versiyonu NX37602 tescil numaralı prototiptir. Bu varyant, uçağın tasarım, mühendislik ve uçuş kabiliyetlerini kanıtlamak amacıyla üretilen tam ölçekli modeldir. Gövdesinde kullanılan Duramold teknolojisinden sekizli motor dizilimine kadar tüm teknik özellikler bu prototip üzerinde somutlaşmıştır. 2 Kasım 1947'de gerçekleştirilen tek uçuş, bu spesifik gövde ile yapılmıştır. Havacılık literatüründe uçağın "varyantı" denildiğinde kastedilen, sergilenmekte olan bu orijinal yapıdır.

Projenin başlangıç aşamasında, gemi yapımcısı Henry J. Kaiser ve Howard Hughes'un soyadlarının baş harflerini taşıyan HK-1 kodu kullanılmıştır. Teknik bir varyanttan ziyade projenin gelişimsel bir fazını temsil eden bu isimlendirme, Kaiser'in 1944 yılında projeden çekilmesiyle yerini tamamen Hughes'un kontrolündeki H-4 koduna bırakmıştır. Tasarım aşamasında kalan ilk planlarda, uçağın daha çok askeri lojistik ve çıkarma gemisi işlevlerine odaklanan iç yerleşim varyasyonları düşünülmüş olsa da bunlar fiziksel üretime yansımamıştır.

Hughes'un vizyonuna göre, prototipin başarılı olması durumunda üretilmesi planlanan lojistik ve nakliye varyantları mevcuttu. Bu planlanan modellerin şu iki ana görev tanımına göre özelleşmesi öngörülmüştü:

• Askeri Nakliye Varyantı: 750 tam teçhizatlı askeri birliği veya ağır zırhlı araçları transatlantik mesafelerde taşıyabilecek, kargo kapakları ve yükleme rampalarıyla optimize edilmiş versiyon.
• Hastane Uçağı Varyantı: Yaralı tahliyesi için binlerce sedye kapasitesine ve tıbbi müdahale alanlarına sahip geniş gövdeli bir tahliye platformu.

Savaşın sona ermesi ve jet motoru teknolojisinin hızla gelişmesi, bu planlanan varyantların üretim bandına girmesini engellemiştir. Sonuç olarak Hughes H-4 Hercules, havacılık dünyasında prototip aşamasında kalmış "tekil" bir mühendislik örneği olarak varlığını sürdürmektedir.

Sektörel Mirası

Hughes H-4 Hercules, ticari veya askeri bir başarı elde edememiş olsa da havacılık sektörü ve üretim mühendisliği üzerinde derin ve kalıcı izler bırakmıştır. Proje süresince geliştirilen teknikler ve karşılaşılan zorluklar, modern havacılık standartlarının ve büyük gövdeli uçak tasarımlarının temelini oluşturan birçok yeniliğe öncülük etmiştir.

H-4’ün en önemli mirası, günümüzde modern uçaklarda yaygın olarak kullanılan kompozit malzeme teknolojisinin öncülü olmasıdır. Metal kısıtlamaları nedeniyle geliştirilen Duramold süreci, malzemenin katmanlar halinde birleştirilerek mukavemetinin artırılması prensibini havacılık dünyasına tanıtmıştır. Günümüzde Airbus A350 veya Boeing 787 Dreamliner gibi uçakların gövdelerinde kullanılan karbon fiber takviyeli polimerler, H-4’te uygulanan "farklı katmanları reçine ile tek bir yapı haline getirme" mantığının teknolojik devamı niteliğindedir.

H-4 Hercules, devasa boyutlardaki kontrol yüzeylerini yönetebilmek için tasarlanan tam kapsamlı hidrolik güç destekli sistemlerin ilk başarılı uygulamalarından biridir. Pilotun fiziksel gücünün uçağı yönlendirmeye yetmediği bu ölçekte, hidrolik basınç yardımıyla kumanda verme zorunluluğu, modern "Power-by-Wire" ve "Fly-by-Wire" sistemlerinin gelişimine giden yolu açmıştır. Bu teknolojik geçiş, uçak boyutlarının pilotun fiziksel sınırlarından bağımsız olarak büyümesini mümkün kılmıştır.

H-4, stratejik hava taşımacılığı kavramını kökten değiştirmiştir. Tek bir seferde 750 asker veya ağır zırhlı araç taşıma vizyonu, Lockheed C-5 Galaxy ve Antonov An-124 gibi modern stratejik nakliye uçaklarının doktrinlerini şekillendirmiştir. Howard Hughes'un "tek seferde devasa yük" mantığı, günümüzün küresel lojistik ağlarında kullanılan "Intermodal" taşımacılık anlayışının havacılıktaki ilk somut hedefi olarak kabul edilir.

Projenin geliştirme aşamasında yaşanan maliyet artışları ve takvim gecikmeleri, havacılık sektöründe proje yönetimi ve devlet destekli Ar-Ge çalışmalarının nasıl yapılandırılması gerektiği konusunda dersler sunmuştur. ABD Senatosu'ndaki soruşturmalar, havacılık projelerinde şeffaflık, denetim ve performans kriterlerinin belirlenmesinde bir dönüm noktası olmuştur. Ayrıca, uçağın inşası için kurulan devasa hangarlar ve test tesisleri, büyük ölçekli uçak montaj sanayisinin fiziksel altyapı gereksinimlerini tanımlamıştır.
