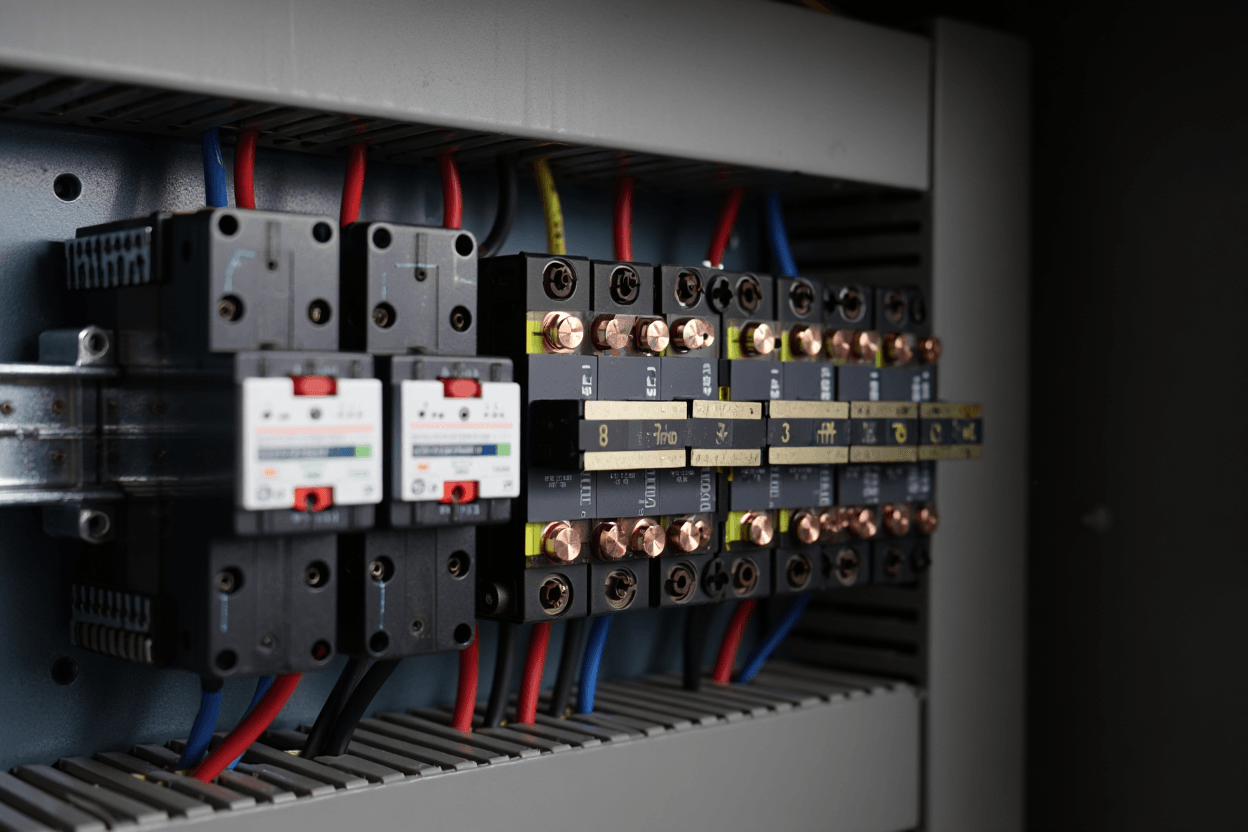

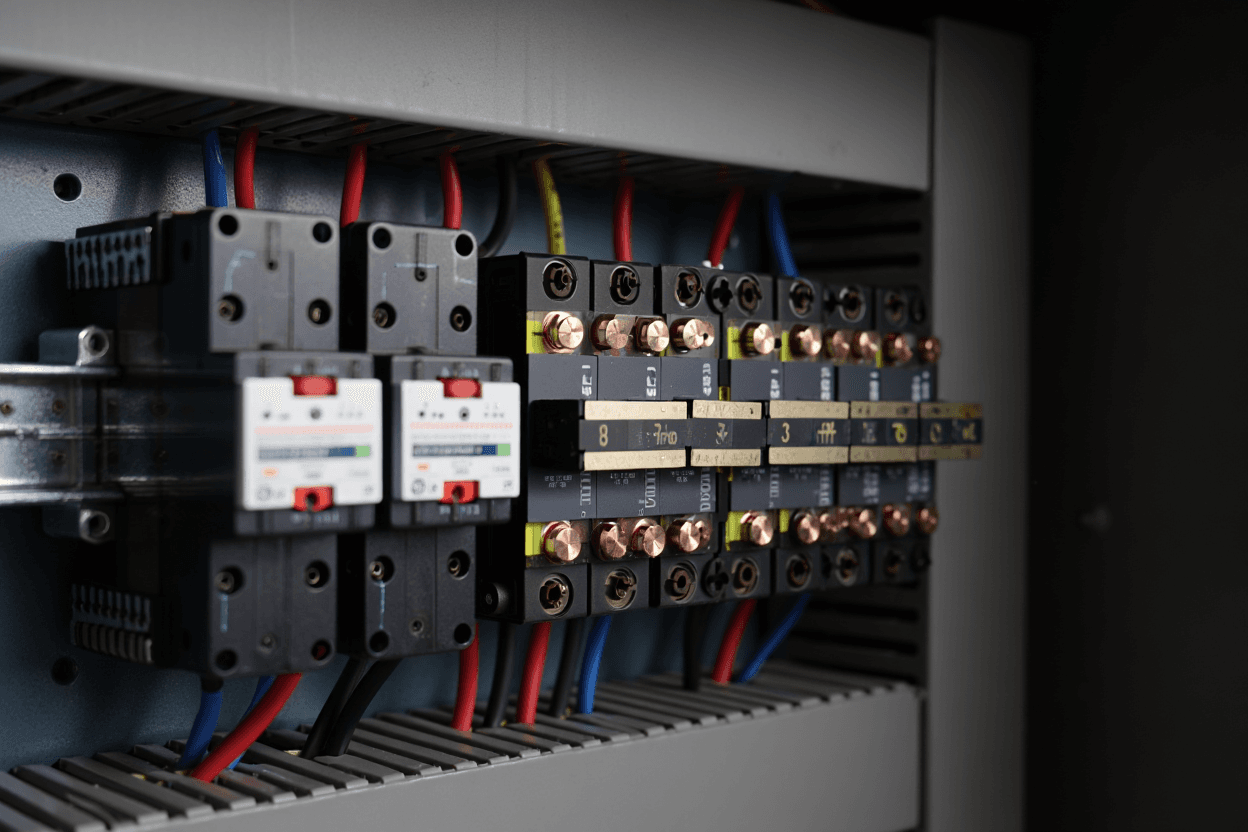

Röle ve Kontaktörler

Röle ve kontaktörler, elektrik devrelerini uzaktan bir kontrol sinyali aracılığıyla açıp kapamak için kullanılan elektromekanik anahtarlama elemanlarıdır. Her ikisi de temelde bir bobin ve kontaklardan oluşan benzer bir çalışma prensibine sahip olsalar da, kullanım amaçları, güç kapasiteleri, yapısal özellikleri ve uygulama alanları bakımından önemli farklılıklar gösterirler. Genel olarak röleler, düşük akım ve gerilim seviyelerindeki kontrol devrelerinde sinyal işleme, yükseltme ve izolasyon gibi görevler için kullanılırken; kontaktörler, endüstriyel motorlar, büyük aydınlatma sistemleri ve ısıtıcılar gibi yüksek güç gerektiren yükleri doğrudan anahtarlamak üzere tasarlanmıştır.

Çalışma Prensibi ve Yapısal Özellikler

Hem rölelerin hem de kontaktörlerin temel çalışma prensibi elektromanyetizmaya dayanır. Bir kontrol devresinden gelen düşük akımlı bir sinyal, cihazın içindeki bir bobine (sargı) uygulanır. Enerjilenen bobin, bir manyetik alan oluşturur. Bu manyetik alan, hareketli bir parça olan armatürü (rölelerde) veya nüveyi/sürgüyü (kontaktörlerde) kendine doğru çeker. Bu mekanik hareket, cihaza bağlı olan kontakların konum değiştirmesini sağlar. Normalde açık (NO - Normally Open) kontaklar kapanarak devreyi tamamlarken, normalde kapalı (NC - Normally Closed) kontaklar açılarak devreyi keser. Kontrol sinyali kesildiğinde ise manyetik alan ortadan kalkar ve genellikle bir yay mekanizmasıyla kontaklar eski konumlarına geri döner.

Röle Yapısı

Röleler, daha düşük akımları anahtarlamak üzere tasarlandıkları için genellikle daha küçük ve kompakt bir yapıya sahiptir. Temel bileşenleri bobin, armatür ve kontak setleridir. Kontak yapıları oldukça çeşitlidir; normalde açık (NO), normalde kapalı (NC) ve her iki durumu da barındıran değiştirme (CO - Changeover veya enversör) kontak tipleri bulunur. Bu çeşitlilik, onları karmaşık kontrol mantığı devreleri için uygun hale getirir. Elektromekanik rölelerin yanı sıra, hareketli parça içermeyen ve yarı iletken teknolojisiyle çalışan katı hal röleleri (solid state relays) de mevcuttur. Katı hal röleleri, mekanik aşınma ve arklanma sorunları olmadığı için daha uzun ömürlü ve daha hızlı anahtarlama imkânı sunar.

Kontaktör Yapısı

Kontaktörler, yüksek akım ve gerilimleri güvenli bir şekilde anahtarlamak için daha büyük, daha sağlam ve dayanıklı malzemelerden üretilir. Yapısal olarak rölelere benzemekle birlikte, birkaç temel farklılıkları vardır:

Ana Kontaklar

Yüksek akım taşıyan yük devresini açıp kapatan kontaklardır. Genellikle üç fazlı sistemler için üç kutuplu olarak tasarlanırlar ve büyük akımların neden olduğu ısınmaya ve mekanik strese dayanacak şekilde imal edilirler. Çoğunlukla normalde açık (NO) yapıdadırlar.

Yardımcı Kontaklar

Ana kontaklardan daha düşük akım kapasitesine sahip olan ve kontrol devrelerinde kullanılan ek kontaklardır. Kontaktörün mevcut durumunu (açık/kapalı) kontrol devresine bildirmek, başka bir cihazı tetiklemek veya güvenlik kilitlemeleri (interlock) oluşturmak gibi amaçlarla kullanılırlar. Çoğu kontaktörde standart olarak bulunurlar.

Ark Söndürme Mekanizmaları

Yüksek akım kesildiğinde kontaklar arasında oluşan elektrik arkı, hem kontaklara zarar verir hem de güvenlik riski oluşturur. Kontaktörler, bu arkı hızlı ve güvenli bir şekilde söndürmek için ark olukları veya ark söndürme kanalları gibi özel mekanizmalarla donatılmıştır. Rölelerde bu özellik genellikle bulunmaz.

Röle ve Kontaktör Arasındaki Temel Farklar

Röle ve kontaktör arasındaki ayrım, bir dizi teknik özelliğe dayanır. Bu farklar, doğru bileşenin doğru uygulama için seçilmesinde kritik rol oynar.

• Akım ve Güç Kapasitesi: En temel farktır. Röleler genellikle 10-15 ampere kadar olan düşük akımları anahtarlarken, kontaktörler 10 amperden başlayıp binlerce ampere ulaşan yüksek akımları kontrol etmek için tasarlanmıştır.
• Gerilim Seviyesi: Röleler tipik olarak 250V'a kadar olan gerilimlerde kullanılırken, kontaktörler 1000V ve üzeri gerilim seviyelerinde çalışabilir.
• Fiziksel Boyut ve Yapı: Yüksek güç kapasiteleri nedeniyle kontaktörler, rölelere kıyasla fiziksel olarak çok daha büyük ve ağırdır.
• Aşırı Yük ve Demeraj Akımı: Kontaktörler, motorların ilk çalışma anında çektiği yüksek demeraj (kalkış) akımlarına ve kısa süreli aşırı yüklere dayanacak şekilde tasarlanmıştır. Röleler bu tür ani akımlara karşı hassastır.
• Anahtarlama Hızı ve Ömür: Röleler, genellikle kontaktörlerden daha hızlı anahtarlama yapabilir (röle için 3-100 ms, kontaktör için 20-250 ms). Mekanik ömür açısından, nominal yük altında bir röle yaklaşık 10 milyon döngüye ulaşabilirken, yüksek gücün getirdiği stres nedeniyle bir kontaktörün ömrü yaklaşık 100 bin döngü civarındadır.
• Kontak Yapıları ve Aksesuarlar: Röleler çok çeşitli kontak konfigürasyonları sunarken, kontaktörler genellikle ana güç devresi için NO kontaklara odaklanır. Kontaktörler için mekanik kilitleme üniteleri, ek yardımcı kontak blokları gibi çok sayıda aksesuar bulunurken, rölelerin aksesuar seçenekleri daha sınırlıdır.
• Bakım ve Maliyet: Kontaktörlerin bobin ve ana kontak gibi parçaları genellikle değiştirilebilir ve daha fazla bakım gerektirebilirler. Röleler ise genellikle arızalandığında bir bütün olarak değiştirilir ve daha az bakım gerektirir. Maliyet olarak röleler, kontaktörlere göre önemli ölçüde daha ucuzdur.
• Mucitler: Rölenin tarihi daha eskidir. Amerikalı bilim insanı Joseph Henry, 1835'te bir telgraf sistemi için basit bir röle icat etmiştir. İlk kontaktör ise 1912'de Alman mühendis Hein Moeller tarafından geliştirilmiştir.

Uygulama Alanları

Farklı kapasite ve özellikleri, röle ve kontaktörlerin belirgin şekilde ayrışan kullanım alanlarına sahip olmasına neden olur.

Röle Uygulamaları

Röleler, düşük güçlü kontrol, sinyal anahtarlama, mantık devreleri ve hassas devrelerin güç devrelerinden izolasyonu gibi görevlerde kullanılır. Yaygın uygulama alanları şunlardır:

Endüstriyel Otomasyon

PLC (programlanabilir mantıksal denetleyici) çıkışlarını güçlendirmek, sensör sinyallerini işlemek ve kontrol panellerinde gösterge lambalarını veya küçük motorları çalıştırmak.

Otomotiv Elektroniği

Farların, kornaların, cam sileceklerinin, yakıt pompalarının ve soğutma fanlarının kontrolü.

Ev Aletleri ve Tüketici Elektroniği

Buzdolapları, klimalar, çamaşır makineleri ve televizyonlar gibi cihazların iç kontrol devreleri.

Telekomünikasyon

Sinyal yönlendirme ve anahtarlama işlemleri.

Güvenlik Sistemleri

Alarm sistemleri, yangın algılama ve kapı kilitleme mekanizmaları.

Kontaktör Uygulamaları

Kontaktörler, doğrudan büyük elektrik yüklerini anahtarlamanın gerekli olduğu endüstriyel ve ticari uygulamalarda kullanılır. Başlıca kullanım alanları şunlardır:

Motor Kontrolü

Fabrikalardaki konveyör bantları, pompalar, fanlar, kompresörler ve diğer endüstriyel makineleri çalıştıran üç fazlı elektrik motorlarının devreye alınması ve durdurulması.

Aydınlatma Sistemleri

Stadyumlar, otoyollar, büyük binalar ve endüstriyel tesisler gibi geniş alanların aydınlatma devrelerinin toplu olarak kontrolü.

Isıtma, Havalandırma ve Klima (HVAC) Sistemleri

Büyük kapasiteli ısıtıcıların, soğutma ünitelerinin ve vantilatörlerin kontrolü.

Güç Dağıtımı ve Kompanzasyon

Elektrik dağıtım panolarında güç devrelerini yönetmek ve güç faktörünü düzeltmek için kullanılan kondansatör bankalarını anahtarlamak (kompanzasyon).

Asansör ve Vinç Sistemleri

Ağır yükleri hareket ettiren motorların güvenli bir şekilde kontrol edilmesi.

Çeşitleri ve Sınıflandırma

Hem rölelerin hem de kontaktörlerin, belirli uygulamalara yönelik olarak geliştirilmiş çok sayıda çeşidi bulunmaktadır.

Röle Çeşitleri

• Kontrol Röleleri: Genel amaçlı mantık ve anahtarlama işlemleri için kullanılır.
• Zaman Röleleri: Belirli bir süre gecikmeli olarak kontaklarını açan veya kapatan rölelerdir.
• Koruma Röleleri: Sistemleri aşırı akım, aşırı/düşük gerilim, faz hatası gibi durumlara karşı koruyan özel rölelerdir.
• Kaçak Akım Röleleri: Tesisatta insan hayatı için tehlikeli olabilecek bir kaçak akım tespit ettiğinde devreyi keser.
• Katı Hal Röleleri (SSR): Mekanik parça olmadan anahtarlama yapan elektronik rölelerdir.
• Otomotiv Röleleri: Araçlarda kullanılmak üzere mini ISO, micro ve maxi gibi standartlaşmış boyutlarda üretilirler.

Kontaktör Çeşitleri

• AC ve DC Kontaktörler: Bobin ve ana kontaklarının çalıştığı gerilim türüne göre ayrılırlar.
• Güç Kontaktörleri: Motor gibi endüktif yükleri anahtarlamak için kullanılan genel amaçlı kontaktörlerdir.
• Kompanzasyon Kontaktörleri: Kondansatörlerin ilk anda çektiği yüksek akımı sınırlayacak özel direnç bloklarına sahip kontaktörlerdir.
• Modüler (Sessiz) Kontaktörler: Özellikle konut ve ofis gibi sessizliğin önemli olduğu yerlerde aydınlatma ve ısıtma kontrolü için kullanılan, daha az mekanik ses çıkaran tiplerdir.
• Yardımcı Kontaktörler: Ana güç kontakları bulunmayan, sadece kontrol devrelerinde çok sayıda yardımcı kontak sağlamak amacıyla kullanılan röle benzeri cihazlardır.
