Hall–Petch ilişkisi, malzeme bilimi ve metalürjide tane boyutu ile mekanik mukavemet arasındaki ters orantıyı tanımlayan temel bir ilkedir. Bu ilişki, bir malzemenin ortalama kristal tane boyutunun küçülmesiyle akma dayanımının (veya sertliğinin) arttığını ifade eder. 1950’li yılların başında E. O. Hall ve N. J. Petch tarafından bağımsız araştırmalarla keşfedilen bu olgu, adını bu iki bilim insanından almıştır. Hall (1951) yumuşak çeliklerde tane sınırı ile akma dayanımı arasındaki bağı ortaya koyarken, Petch (1953) ferritik çeliklerde tane boyutu küçüldükçe gevrek kırılma direncinin yükseldiğini göstermiştir.

Matematiksel İfadesi

Hall–Petch ilişkisi matematiksel olarak aşağıdaki denklemle ifade edilir:

Burada σ_y malzemenin akma dayanımını, d ortalama tane çapını temsil ederken σ₀ dislokasyon hareketine karşı kristal kafes direncini gösteren bir malzeme sabitidir. k_y ise Hall–Petch katsayısı olup malzemeden malzemeye değişen, tane sınırı pekiştirme etkinliğini ifade eden bir orandır. Denklem, tane boyutu küçüldükçe σ_y değerinin d^-1/2 (yani 1/$\sqrt{d}$) ile arttığını belirtir. Bu artışın pek çok metal ve seramik için geçerli olduğu deneysel olarak gösterilmiştir.

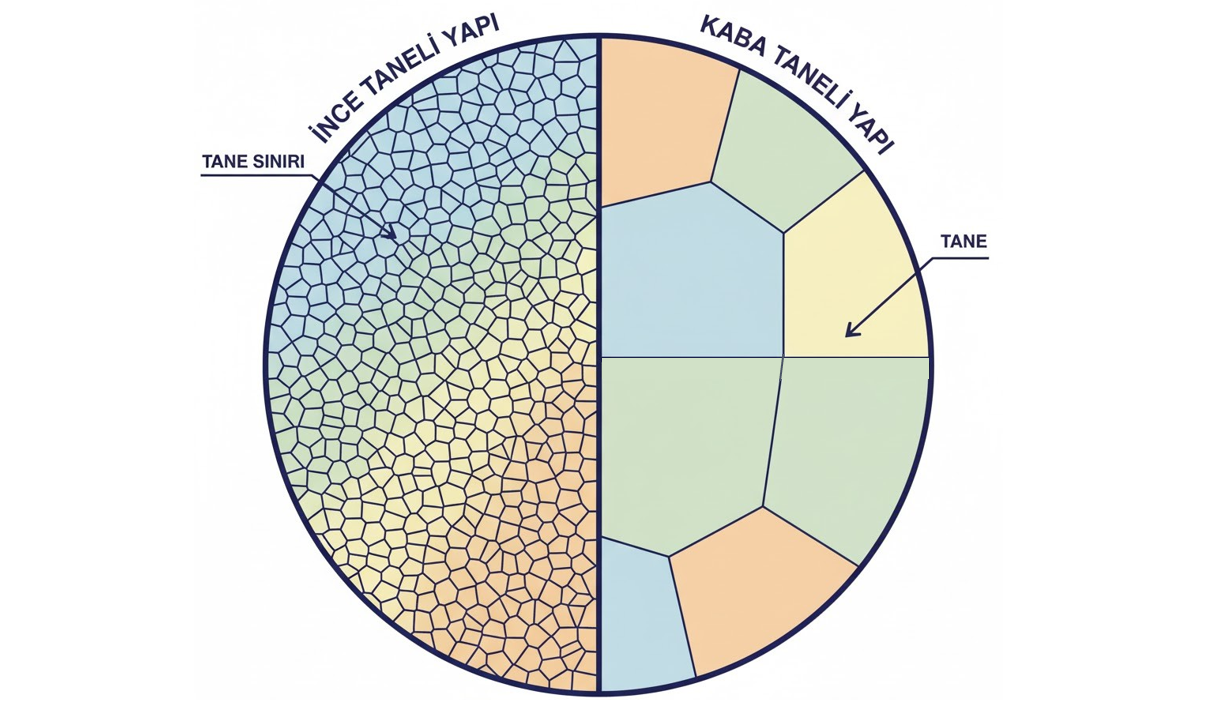

_{İnce Taneli ve Kaba Taneli Mikroyapı (Yapay Zeka Tarafından Oluşturulmuştur.)}

Fiziksel Mekanizması

Hall–Petch mekanizmasının fiziksel yorumu, dislokasyon hareketlerinin tane sınırlarında engellenmesine dayanır. Tane sınırları, dislokasyonların serbestçe ilerlemesine ket vuran bariyerlerdir. Bir tane içerisindeki hareket eden dislokasyonlar sınırda yığılır (birikir) ve komşu taneye geçmeleri zorlaşır. Küçük taneli bir yapıda birim hacimde daha fazla tane sınırı bulunur ve dislokasyonların birikme mesafesi kısalır. Sonuç olarak, plastik deformasyonun başlaması için daha yüksek bir gerilme gerekir; yani malzeme daha yüksek akma dayanımı gösterir. İşte bu nedenle tane boyutunu küçültmek (örneğin uygun ısıl işlemlerle) malzemeyi mukavemetlendiren etkili bir yöntemdir. Mühendislik uygulamalarında ince taneli mikroyapıya sahip çelik ve alaşımlar daha yüksek mukavemet ve tokluk sergiler. Örneğin dövme ve uygun ısıl işlem ile tane boyutu rafine edilerek istenen dayanım özellikleri elde edilebilir.

Ters Hall-Petch Etkisi

Hall–Petch ilişkisi, tane boyutu mikrometre mertebelerine indirildiğinde geçerliliğini korur. Fakat nano boyuta (< ~100 nm) inildikçe bu ilişki her zaman devam etmez. Özellikle kritik bir tane boyutundan (yaklaşık 10–15 nm) daha küçük tanelerde mukavemet artışı durmakta, hatta daha da küçülen taneler malzemede yumuşama (dayanım düşüşü) göstermektedir. Bu olgu literatürde ters Hall–Petch etkisi olarak adlandırılır. Ters Hall–Petch davranışının temel nedeni, deformasyon mekanizmasının değişmesidir: Çok küçük tanelerde dislokasyon birikimiyle gerçekleşen pekişme yerine, tane sınırı kayması ve tane sınırı difüzyonu gibi mekanizmalar devreye girer. Bu nedenle ~10 nm altındaki taneler daha fazla küçültüldüğünde malzeme beklenenin aksine daha düşük dayanım sergileyebilir.

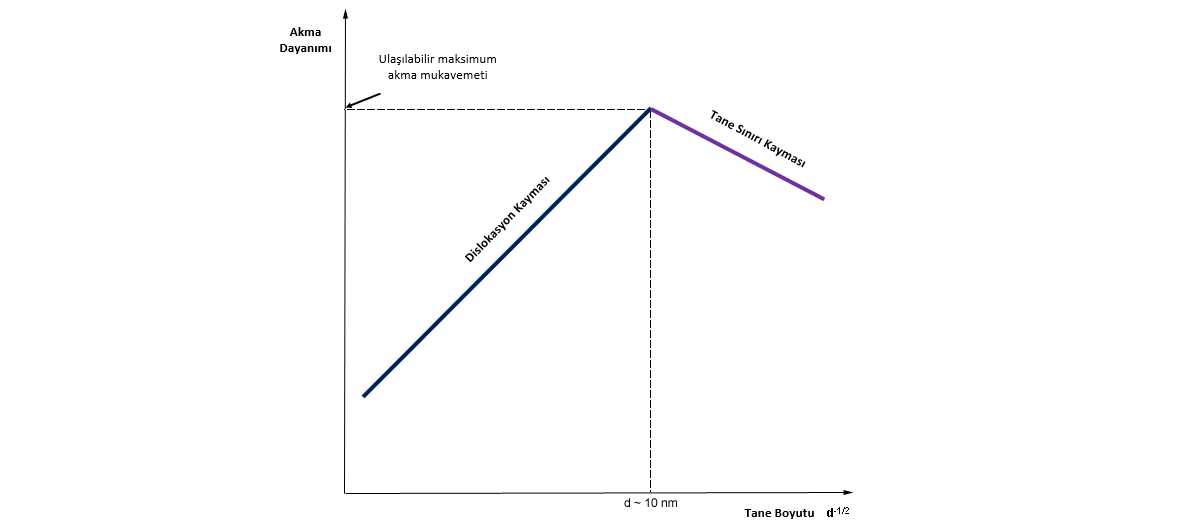

_{Tane Boyutu - Akma Dayanımı İlişkisi (Yapay Zeka Tarafından Oluşturulmuştur.)}
