Grumman X-29

Grumman X-29, Amerika Birleşik Devletleri Hava Kuvvetleri (USAF), NASA ve Savunma İleri Araştırma Projeleri Ajansı (DARPA) tarafından yürütülen ortak bir program kapsamında geliştirilen, ileri ok açılı kanat (forward-swept wing) tasarımına sahip deneysel bir platformdur. Programın temel amacı; ileri ok açılı kanatların yüksek hücum açılarındaki aerodinamik karakteristiklerini araştırmak ve bu teknolojilerin askeri havacılık platformlarındaki uygulanabilirliğini test etmektir. Grumman Corporation tarafından üretilen iki adet prototip, 1984-1992 yılları arasında veri toplama amacıyla kullanılmıştır.

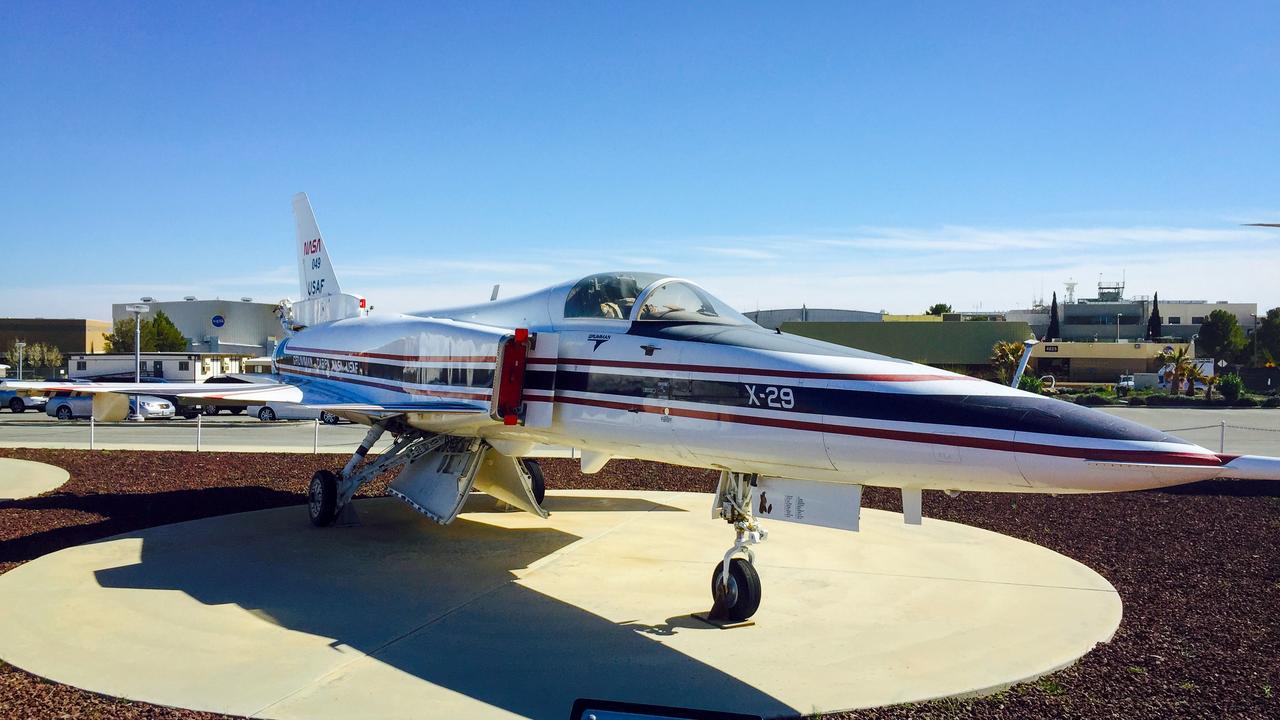

Grumman X-29 (Kelly Michals)

Tarihçe ve Gelişim Süreci

Grumman X-29 programı, teorik aerodinamik avantajların modern malzeme bilimi ve dijital kontrol sistemleriyle buluştuğu bir teknolojik evrimi temsil eder. Programın gelişimi, İkinci Dünya Savaşı'ndan Soğuk Savaş'ın son dönemine uzanan geniş bir araştırma sürecinin sonucudur.

Kavramsal Kökenler ve İlk Denemeler

İleri ok açılı kanat tasarımı, teorik olarak 1930'lu yıllarda Alman mühendisler tarafından geliştirilmiştir. Bu konseptin ilk büyük ölçekli uygulaması, İkinci Dünya Savaşı sırasında geliştirilen jet motorlu bombardıman uçağı Junkers Ju 287 prototipidir. Ancak bu dönemde kullanılan metal alaşımlı kanat yapıları, uçuş sırasında oluşan aerodinamik kuvvetler altında kanadın dış uçlarının yukarı doğru bükülmesine ve yapısal olarak parçalanmasına (yapısal ıraksama) engel olamamıştır. Bu mekanik engel, tasarımın onlarca yıl boyunca deneysel aşamada kalmasına neden olmuştur.

Kompozit Devrimi ve DARPA Müdahalesi

1970'li yıllarda havacılıkta karbon fiber takviyeli kompozitlerin kullanılmaya başlanması, ileri ok açılı kanatların önündeki yapısal engeli ortadan kaldırmıştır. 1977 yılında ABD Savunma İleri Araştırma Projeleri Ajansı (DARPA) ve ABD Hava Kuvvetleri (USAF), bu tasarımın yüksek manevra kabiliyeti potansiyelini modern teknolojilerle test etmek üzere resmi bir teklif çağrısında bulunmuştur. 1981 yılında Grumman Corporation, sunulan projeler arasından seçilerek iki adet prototip üretimi için 87 milyon dolarlık bir sözleşme imzalamıştır.^【1】

Prototip Üretimi ve Entegrasyon Stratejisi

X-29 projesi, teknik risklerin yüksekliği nedeniyle maliyetleri minimize eden bir mühendislik yaklaşımıyla yürütülmüştür. Tamamen özgün bir gövde tasarımı yerine, uçağın ana gövdesi için mevcut platformlardan yararlanılmıştır. Bu doğrultuda;

• Ön Gövde ve Burun: Northrop F-5A Freedom Fighter'dan alınmıştır.
• Motor: F/A-18 Hornet uçaklarında kullanılan General Electric F404-GE-400 turbofan motoru entegre edilmiştir.
• İniş Takımları: F-16 Fighting Falcon bileşenleri kullanılarak tasarlanmıştır.

Bu entegrasyon stratejisi, mühendislerin enerjisini tamamen "ileri ok açılı kanat" ve "üç yedekli dijital uçuş kontrol sistemi" (fly-by-wire) üzerine yoğunlaştırmasına imkan tanımıştır.

Grumman X-29 Teknik Çizimi (Yapay Zeka ile üretilmiştir)

Teknik Özellikler ve Aerodinamik Yapı

Grumman X-29, aerodinamik tasarımda ileri ok açılı kanat (forward-swept wing) konfigürasyonunun karakteristiklerini ve operasyonel sınırlarını test etmek üzere geliştirilmiştir. Uçağın gövde mimarisi, süpersonik uçuş verimliliği ile düşük hızlardaki manevra kabiliyeti arasındaki teknik etkileşimi optimize edecek şekilde kurgulanmıştır.

İleri Ok Açılı Kanat Geometrisi

Platformun temel ayırt edici özelliği, gövde hattı ile 29,27 derecelik bir açıyla öne doğru uzanan kanat yapısıdır. Konvansiyonel geriye ok açılı kanatlarda sınır tabaka akışı (boundary layer flow) kanat kökünden uçlara doğru hareket ederek uç kısımlarda erken türbülansa ve tutunma kaybına (stall) yol açmaktadır. Buna karşın X-29 tasarımında hava akışının kanat uçlarından gövdeye doğru, yani içe doğru hareket etmesi, uçağın aerodinamik karakteristiklerini temelden değiştiren teknik sonuçlar doğurur.

Bu akış dinamiği sayesinde, yüksek hücum açılarında (AoA) kanat uçlarında yer alan kontrol yüzeylerinin (aileron) etkinlik süresi önemli ölçüde uzayarak uçağın manevra kabiliyetini koruması sağlanır. Geleneksel tasarımlarda stall kanat uçlarından başlarken, X-29'da tutunma kaybı önce kanat kökünde gerçekleşir; bu durum uçağın burun üzerindeki kontrol yeteneğinin kritik açılarda dahi muhafaza edilmesine ve pilotun otoritesini kaybetmeden uçağı yönlendirebilmesine olanak tanır.

Aeroelastik Uyumlandırma ve Kompozit Yapı

İleri ok açılı kanatların maruz kaldığı temel mekanik risk, "aeroelastik ıraksama" olarak tanımlanan ve kanat uçlarının aerodinamik yükler altında yukarı doğru bükülerek yapısal bütünlüğü tehdit etmesi durumudur. X-29 programında bu sorun, "aeroelastik uyumlandırma" tekniği ile çözülmüştür.

Kanat kaplaması, 752 katmandan oluşan grafit-epoksi kompozit malzemeden üretilmiştir. Bu katmanlar, aerodinamik yük altında kanadın bükülme stresini minimize edecek ve burulma direncini artıracak şekilde, spesifik açılarla (yönlendirilmiş sertlik) üst üste dizilerek imal edilmiştir.

Üç Yüzeyli Kontrol Konfigürasyonu

X-29, aerodinamik kontrolü optimize etmek amacıyla "üç yüzeyli tasarım" (three-surface design) konfigürasyonunu kullanmaktadır. Bu yapı, uçuşun farklı fazlarında minimum sürüklenme (drag) ile maksimum kontrol otoritesi sağlamak üzere üç ana yüzeyin koordinasyonuna dayanır:

• Kanartlar (Canards): Ana kanadın önünde konumlandırılan hareketli ön kanatçıklar, yunuslama (pitch) kontrolünü sağlar ve ana kanat üzerindeki hava akışını düzenler.
• Flaperonlar: Kanat firar kenarında yer alan bu yüzeyler, yalpa (roll) kontrolü ve kaldırma kuvveti optimizasyonu görevlerini eş zamanlı yürütür.
• Gövde Arkası Kanatçıkları (Strake Flaps): Egzoz çıkışının her iki yanında bulunan bu kontrol yüzeyleri, yüksek hücum açılarında stabiliteyi desteklemek amacıyla kullanılır.

Süperkritik Kanat Profili

Transonik uçuş fazında şok dalgası oluşumunu ve buna bağlı sürüklenme artışını geciktirmek amacıyla uçakta ince bir süperkritik kanat profili tercih edilmiştir. Bu geometrik form, kanat üst yüzeyindeki düşük basınç alanını genişleterek akış ayrılmasını öteler ve yakıt verimliliğine katkı sağlar.

Genel Teknik Veriler

• Kanat Açıklığı: 8,29 metre
• Uzunluk: 14,66 metre
• Motor: 1 adet General Electric F404-GE-400 Turbofan (yaklaşık 16.000 lb itki)
• Azami Hız: Mach 1.6
• Servis Tavanı: 16.764 metre (55.000 ft)
• Boş Ağırlık: 6.169 kg (13.600 lb)

Uçuş Kontrol Sistemi ve Yazılım Mimarisi

Grumman X-29 (Johnny Comstedt)

Grumman X-29, aerodinamik konfigürasyonu gereği yüksek derecede statik kararsızlık (static instability) sergileyen bir platformdur. Uçağın ağırlık merkezinin, aerodinamik kaldırma merkezinin (center of lift) gerisinde konumlandırılması, aracın uçuş sırasında boylamsal eksende sapma eğilimi göstermesine sebebiyet verir. Ortaya çıkan bu dengesizlik durumu, insan tepki süresini aşan bir frekansta gerçekleştiği için platformun stabilizasyonu; dijital uçuş kontrol yazılımı ve donanım mimarisinden oluşan entegre bir sistem aracılığıyla sağlanır.

Uçağın uçuş zarfı içerisinde kalması, saniyede 40 adet mikro düzeltme komutu gönderen üç yedekli dijital "fly-by-wire" sisteminin sürekliliğine bağlıdır. Bu teknik zorunluluk, uçağın kontrol edilebilirliğini tamamen dijital sistemlere ve kontrol yasası algoritmalarına bağımlı kılar.

Dijital Fly-By-Wire (Kablolu Uçuş) Sistemi

X-29, pilotun lövye hareketlerini mekanik kablolar veya hidrolik hatlar yerine elektrik sinyalleriyle ileten Dijital Fly-By-Wire (FBW) sistemiyle donatılmıştır. Sistem, pilotun komutlarını doğrudan uçuş yüzeylerine iletmez; önce uçuş bilgisayarlarına aktarır. Bilgisayarlar, uçağın anlık hızını, irtifasını ve hücum açısını analiz ederek, uçağı havada tutmak için gerekli olan mikro düzeltmeleri saniyede 40 kez gerçekleştirir.^【2】

Üç Yedekli (Triple-Redundant) Mimari

Uçuş sırasında yazılım veya donanım kaynaklı bir hata oluşması durumunda, uçağın saniyeler içinde yapısal bütünlüğünü yitirmesine sebep olabilecek yapısal ıraksama riskine karşı, sistem mimarisinde yüksek seviyeli yedeklilik yapılandırması tercih edilmiştir. Bu güvenlik katmanının temelini, paralel olarak çalışan üç adet özdeş dijital bilgisayar oluşturur. Her bilgisayar aynı uçuş verilerini eş zamanlı olarak işler ve elde edilen sonuçlar "oylama" (voting) sistemi adı verilen bir mekanizma aracılığıyla birbirleriyle karşılaştırılır. Herhangi bir bilgisayarın diğer iki birimden farklı bir sonuç üretmesi durumunda, hatalı veri kanalı diğer iki bilgisayar tarafından otomatik olarak devre dışı bırakılır.

Dijital sistemlerin tamamının işlevsiz kalması ihtimaline karşı, uçuş kontrol mimarisine üç adet analog yedekleme kanalı da dahil edilmiştir. Bu entegrasyon, dijital ve analog hatların birleşimiyle sistemin toplamda altı katlı bir güvenlik katmanına sahip olmasını sağlar. Kontrol yasaları ve yazılım algoritmaları bu donanım katmanlarıyla koordineli çalışarak; kanartlar, flaperonlar ve strake flaplar gibi kontrol yüzeylerini milisaniyeler bazında yönetir. Bu algoritmik yapı, uçağın statik kararsızlığını telafi ederek platformun uçuş zarfı içerisinde operasyonel kalmasını sağlar.

Kontrol Yasaları ve Yazılım Algoritmaları

X-29 yazılım mimarisi, "kontrol yasaları" (control laws) olarak tanımlanan algoritmik bir temel üzerine inşa edilmiştir. Bu algoritmalar; kanartlar, flaperonlar ve strake flaplar gibi tüm uçuş kontrol yüzeylerini tek bir entegre birim olarak sevk ve idare eder. Sistemin temel işlevi, uçağın aerodinamik yüzeylerini koordine ederek minimum sürüklenme ile operasyonel dengeyi sağlamaktır.

"Gevşetilmiş statik kararlılık" prensibi çerçevesinde çalışan yazılım, uçağın doğal aerodinamik dengesizliğini sürekli veri işleme yoluyla kompanse eder. Bu süreç, uçağın yapısal istikrarsızlığını yazılımsal müdahalelerle gidererek platformun kararlı bir uçuş karakteristiği sergilemesini sağlar. Ayrıca yazılım mimarisi, uçuş emniyetini korumak amacıyla otomatik hücum açısı sınırlayıcılarını içermektedir. Bu sınırlayıcılar, uçağın yapısal limitlerin ve güvenli uçuş zarfının dışına çıkmasını önleyerek mekanik zorlanmaları kontrol altında tutar.

Sensör Entegrasyonu ve Veri İşleme

X-29 uçuş kontrol sisteminin veri işleme süreci; uçağın burun ve gövde kısımlarına konumlandırılmış pitot tüpleri ile jiroskoplardan gelen telemetri verilerinin anlık analizine dayanmaktadır. Kontrol bilgisayarları, bu sensörlerden gelen hava verilerini ve yönelim parametrelerini sürekli olarak işleyerek uçuş yüzeylerine iletilen komutları belirlemektedir. Yazılım mimarisi, hücum açısındaki 0,1 derecelik değişimleri tespit edebilecek teknik kapasiteye sahiptir ve bu verileri milisaniyeler içerisinde kanart düzeltme komutlarına dönüştürmektedir.^【3】

Bu veri işleme hızı ve hassasiyeti, uçağın statik kararsız yapısının dinamik olarak dengelenmesi için teknik bir gerekliliktir. Sensör entegrasyonu ve yüksek frekanslı veri işleme kapasitesi, X-29 platformunu gelişmiş bir uçuş kontrol ve hesaplama sistemi olarak karakterize etmektedir.

Test Programları

Grumman X-29 programı, 1984-1992 yılları arasında gerçekleştirilen ve deneysel teknolojilerin operasyonel testlerini kapsayan bir uçuş programıdır. İki adet prototipin kullanıldığı bu süreçte, uçağın aerodinamik performansına ve sistem bütünlüğüne dair teknik veriler toplanmıştır.

Test Programı Aşamaları

82-0003 seri numaralı birinci prototip (No. 1) ile gerçekleştirilen ilk aşama, uçağın temel uçuş karakteristiklerinin ve yapısal dayanıklılığının doğrulanmasına odaklanmıştır. Bu süreçte uçağın subsonik ve transonik hızlardaki aerodinamik tepkileri ölçülmüştür. Karbon fiber takviyeli kompozit kanatların yüksek hızlarda maruz kaldığı bükülme stresine karşı direnci gözlemlenmiş, elde edilen verilerle tasarımın yapısal ıraksama sorununa karşı etkinliği test edilmiştir. Ayrıca 1985 yılındaki testlerde platform, ses hızını aşarak ileri ok açılı kanat yapısıyla süpersonik uçuş gerçekleştiren ilk hava aracı kaydını oluşturmuştur.

82-0049 seri numaralı ikinci prototip (No. 2) ile yürütülen ikinci aşamada, uçağın yüksek hücum açısı (High Alpha) performansı ve manevra sınırları analiz edilmiştir. Testler sırasında 67 derecelik hücum açısına ulaşılmış, bu ekstrem açılarda dahi uçağın kontrol edilebilirliği ve kanat uçlarının tutunma kaybına karşı direnci (stall resistance) teknik olarak doğrulanmıştır. İkinci prototip, askeri manevra simülasyonları kapsamında yüksek G kuvveti altındaki tepkileri ölçmek amacıyla 120'den fazla test uçuşunda kullanılmıştır.

1992 yılında tamamlanan üçüncü aşamada, burun kısmına entegre edilen yüksek basınçlı nitrojen tankları ve nozullar aracılığıyla Girdap Akış Kontrolü (Vortex Flow Control - VFC) teknolojisi test edilmiştir. Dikey dümenin (rudder) hava akışı nedeniyle işlevselliğini yitirdiği yüksek hücum açılarında, burun bölgesinden gaz enjeksiyonu yapılarak yapay girdaplar oluşturulmuştur. Bu sistemle, mekanik kuyruk yüzeylerine ihtiyaç duyulmaksızın sadece hava akışının manipülasyonuyla yönsel kontrol (yalpa/yaw) sağlanabileceği verilerle ortaya konulmuştur.

Programın Havacılık Mirası ve Kazanımları

Grumman X-29 programı, operasyonel bir savaş uçağı prototipi olmaktan ziyade, ileri havacılık teknolojilerinin test edildiği deneysel bir araştırma platformu olarak işletilmiştir. Program kapsamında doğrulanan teknik konseptler ve elde edilen telemetri verileri, sonraki nesil askeri ve sivil hava araçlarının tasarım parametrelerini etkilemiştir.

Yapısal ve Malzeme Bilimi Kazanımları

X-29, aeroelastik uyumlandırma (aeroelastic tailoring) yönteminin büyük ölçekli bir hava aracında uygulandığı ilk örnektir. Karbon fiber takviyeli kompozitlerin belirli açılarla katmanlanması sayesinde, kanat üzerindeki bükülme stresinin yapısal bir avantaja dönüştürülebileceği teknik olarak kanıtlanmıştır. Bu malzemenin kullanım başarısı, F-35 Lightning II gibi askeri platformlar ile Boeing 787 gibi sivil yolcu uçaklarında geniş yer bulan ileri kompozit yapıların endüstriyel standart haline gelmesine veri desteği sağlamıştır.

Dijital Kontrol ve Algoritma Gelişimi

Uçağın yüksek statik kararsızlık katsayısı, uçuş kontrol yazılımları için yeni veri setlerinin oluşmasına zemin hazırlamıştır. X-29 için geliştirilen üç yedekli "fly-by-wire" mimarisi ve saniyede 40 düzeltme döngüsüyle çalışan kontrol yasaları, yüksek manevra kabiliyetine sahip F-22 Raptor gibi platformların uçuş algoritma mimarilerinde referans alınmıştır. Bu süreçte toplanan veriler, günümüzün otonom uçuş sistemleri ve dijital stabilizasyon teknolojilerinin geliştirilmesinde temel teşkil etmiştir.

Aerodinamik Veri Tabanı ve Tasarım Felsefesi

Program; yakın eşlenmiş (close-coupled) kanart konfigürasyonu ve üç yüzeyli (kanart-kanat-kuyruk) tasarımın yüksek hücum açılarındaki aerodinamik etkilerini belgelemiştir. İleri ok açılı kanatların sunduğu stall direnci verileri, Rus yapımı Su-47 Berkut gibi deneysel projeleri teknik düzeyde etkilemiştir. Batılı havacılık tasarımlarında ise bu testlerden elde edilen akış kontrolü verileri, aerodinamik verimlilik ve düşük radar izi (stealth) optimizasyon çalışmalarında kaynak olarak kullanılmıştır.

Mevcut Durum ve Koruma

1992 yılında tamamlanan test programının ardından prototipler müze envanterlerine dahil edilmiştir. 82-0003 seri numaralı birinci prototip Dayton, Ohio’daki Amerika Birleşik Devletleri Hava Kuvvetleri Ulusal Müzesi'nde; 82-0049 seri numaralı ikinci prototip ise Kaliforniya'daki NASA Armstrong Uçuş Araştırma Merkezi'nde muhafaza edilmektedir. Bu platformlar, havacılık mühendisliği eğitimlerinde vaka analizi materyali olarak kullanılmaya devam etmektedir.
